 Мы предлагаем заказчикам полный спектр услуг по строительству спортивного сооружения, а именно:
· проектирование легкоатлетической арены
· геодезические работы (съемка и вынос проекта в натуру)
· подготовка основания и подстилающих слоёв
· устройство инженерных сетей (дренаж, полив, связь и т.д.)
· укладка асфальтного либо бетонного покрытия
· укладка синтетического покрытия сооружения
· разметка линий беговых дорожек и секторов (список)
· изготовление, поставка и обслуживание сборно-разборных
легкоатлетических арен
· услуга инженерного сопровождения строительства стадиона
· “survey” - услуга по сертификации л/атлетической арены в ИААФ (список)
С 2012 года мы так же приступили к производству сертифицированного ИААФ оборудования для стадионов.
Under construction
Многолетний опыт внешне экономической деятельности позволяет нам, по договорённости с заказчиком, взять на себя дополнительно и обязанности по комплектации, доставке, таможенной очистке и выгрузке на объект компонентов синтетического покрытия.
Проектирование легкоатлетической арены
За годы работы, каких только «чудес» не приходилось встречать нам под названием «Рабочий Проект легкоатлетического ядра стадиона». Создавалось впечатление, что те «шедевры» выполнялись первокурсниками, причём на бегу в последний миг перед сдачей курсовой. Но нет, читаешь название, и оказывается - учреждение под названием «Проектный Институт»…. Одна распространённая ошибка, когда в проект рисуется арена с длиной бегового круга больше стандартной. Появляется это из-за не знания того, что теоретическая линия бега и длина линии разметки – не одно и то же. Такая небрежность добавляет ещё 1.88 м к стандартной длине круга. Бывает и покурьезней:
Так и не удалось выяснить, чем руководствовался один нигерийский архитектор, спроектировав (даже успели красиво вынести в натуру) в 2008 году беговой круг длиной 428 м.. На сегодня, этот «лидер» в нашем рейтинге «ляпов» конкурирует лишь с другим его коллегой из Азии, расположившим старт стометровки на финише а, соответственно, финиш - в противоположной стороне. (Интересующимся можем выслать копии в рdf)
Принимаясь за Стадион, большинству проектантов впервые приходится выполнять подобную работу, и начинается поиск и «изобретательство». Поиск, как правило, заканчивается в доступных архивах, откуда просто переносятся похожие фрагменты, выполненные по давно уже отставшим СНИП-ам. А по части «изобретений» - можно лишь «восхищаться» полётом фантазии, снова убеждаясь в безграничности абсурда, в основе которого – простое незнание предмета и отсутствие опыта. Конечно же, встречаются и добросовестные работы, авторам которых пришлось пройти нелёгкий путь.
Предоставляя услугу проектирования стадиона, мы исходим из подтверждаемого практикой факта, что наши специалисты, постоянно создавая сертифицированные ИААФ арены, в совершенстве владеют всей необходимой информацией и опытом.
Ну а к тому же; кто же может знать о стадионе больше самих легкоатлетов? Спросите нас – мы поможем и вам.
Геодезические работы (съемка и вынос проекта в натуру)

Инженерно-геодезические работы осуществляют как прямую, так и обратную связь между проектом на бумаге (в компьютере) и реальной стройкой. Это две прямо-противоположных задачи; топографическая съемка, которая ложится в основу будущих чертежей, а так же разбивка или «вынос проекта в натуру» - закрепление на месте строительства ключевых точек в абсолютном соответствии рабочим чертежам. Излишне говорить о важности обоих задач и цене случайной ошибки или неточности. (небрежности)

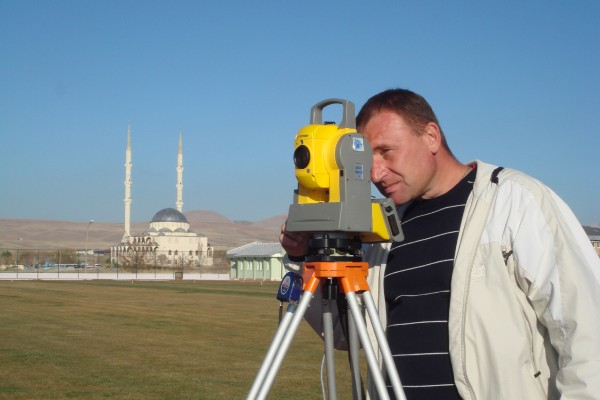

Располагая, в арсенале средств, современным электронным тахеометром Trimble 3605 и роботизированной станцией Trimble S6 (total station), владея методами и навыками проведения инженерно-геодезических работ, их камеральной обработки, мы снимаем и выносим в натуру все элементы проекта с точностью ±2 мм.
Подготовка основания и подстилающих слоёв
(в доработке)
Устройство инженерных сетей (дренаж, полив, связь и т.д.)
(в доработке)
Укладка асфальтного либо бетонного покрытия
(в доработке)
«Какое основание под синтетику подходит лучше всего асфальт или бетон?» - Такой вопрос мы часто слышим и от заказчиков и проектантов. Интересующимся, полезно перевернуть уйму доступной, технической информации сравнивая свойства обоих материалов, методы их укладки, а так же оценить стоимость. Однако, ответ на этот вопрос, находится совсем в иной плоскости: лучшим окажется то основание, которое уложено с соблюдением всех требований к поверхности для последующей укладки синтетического покрытия. Просвет под четырёх метровой линейкой не должен превышать 4 мм, уклон на беговом круге до 1% и в секторах не более 0,4%. В итоге определяющим является мастерство укладчиков, уровень их оснащенности и отношение к своей работе. Ну и конечно, соответствие материалов заявленным в спецификации.
Для асфальтировщика, объем работ на стадионе непривлекательно мал, а требования к качеству, как правило, на порядок выше привычных. Сектора стадиона, к тому же имеют довольно сложную вертикальную планировку. Скорость укладки, не может быть весомым аргументом, если на выходе имеем совсем не то, что нам обещали. Осуществляя надзор за укладкой асфальтного покрытия, мы оснащаем технику подрядчика своими сенсорами, которые при помощи лазерного построителя плоскости, помогают удерживать плиту укладчика в требуемом положении. Непрерывно контролируя ход укладки, тем самым добиваемся требуемых ± 4 мм.

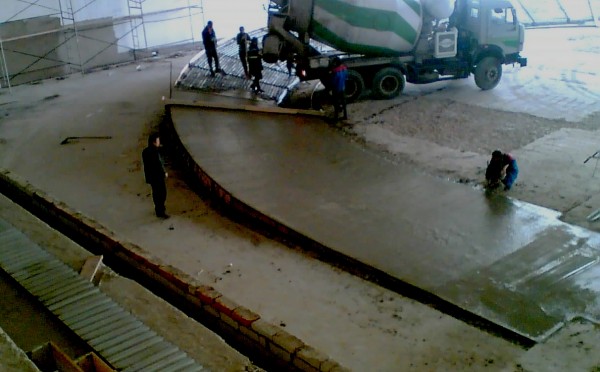

Укладывая бетон собственными силами, мы применяем вибро-рейки с захватом на всю ширину беговых дорожек, что позволяет выполнить основание без провиса в поперечном сечении. При последующей обработке плиты затирочным «вертолётом» поверхность выравнивается нами окончательно. При бесперебойной поставке товарного бетона, средняя производительность наших бригад составляет до 800 м2 в смену.
Выполняя работу самостоятельно, мы добиваемся желаемого качества основания и исключаем иногда возникающий «конфликт субподрядчиков».

В легкоатлетическом манеже, где предусмотрены стационарные виражи, мы предлагаем выполнить конструкцию по нашему проекту, а имея большой опыт подобных работ – изготовить их силами нашей компании.
Укладка синтетического покрытия сооружения
(в доработке)

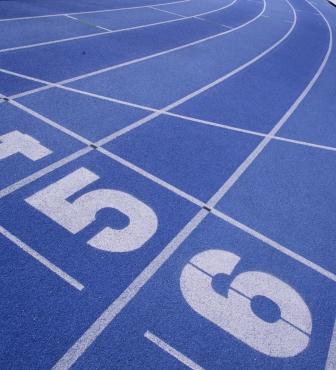

Разметка линий беговых дорожек и секторов
(в доработке)

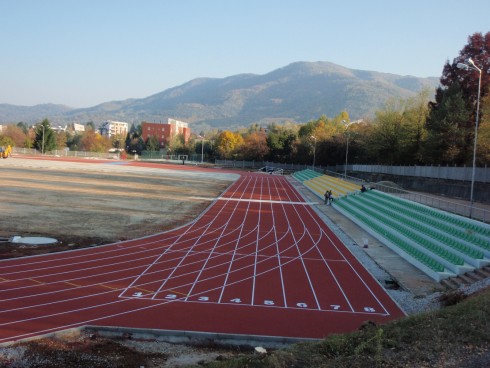

Задумывались ли когда нибудь, а какую на самом деле дистанцию пробегает спортсмен? «Ну как же! Круг – 400 м!» - скажет большинство, и ….. не угадает. В действительности, на каждом стадионе длина бегового круга отличается от стандартной. В своей многолетней практике по сертификации арен нам встречались самые невероятные значения отклонений. «Сколько же сантиметров?» - могут поинтересоваться нетерпеливые. Минуточку……… До девяти метров!..... К счастью, это «чудо» находится за пределами России.
Правилами ИААФ предписана длина бегового круга в пределах 400,000 +0,040 м. Разрешается сделать беговой круг до 4-ех см длиннее, однако не допустимо ни на 1 мм короче. Таковы требования Международной Ассоциации Легкоатлетических Федераций к разметке стадиона.
Эту задачу приходится решать специалистам - разметчикам. Необходимо не только нанести линии бегового круга с максимально допустимой погрешностью на дуге ± 5 мм, но ещё и отложить старты так, что бы длина дистанции не превышала одной десятитысячной её длины.

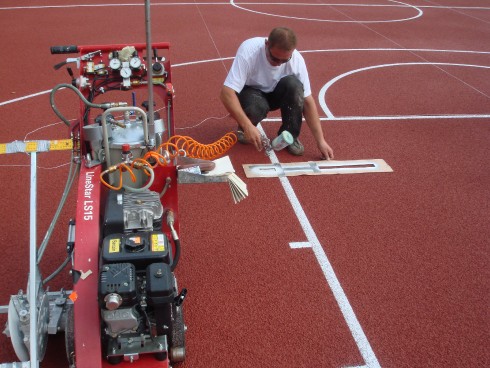

Разметка Арены требует максимальной сосредоточенности, терпения и аккуратности. Во всём мире всего не больше десятка, высококвалифицированных специалистов, выполняющих сертифицированные IAAF разметки, и двое из них – наши.
Узнать больше о предлагаемой нами услуге по разметке стадиона, вы сможете связавшись с нами на вкладке «контакты»
Список размеченных нашими ребятами стадионов, на сегодня это:
81 объект, для 22 - заказчиков, в 18 - ти странах мира:
Nr |
Год |
Страна |
Город/Объект |
Заказчик |
Сертификат |
|
|
|
|
|
|
82 |
2013 |
Тайвань |
Хуалинь |
OSST-Surfaces |
Class II |
81 |
2013 |
Литва |
Утена |
ЗАО “Dangų centras” |
|
80 |
2013 |
Россия |
Рамонь, Воронеж. обл. |
ООО "Крамб" |
|
79 |
2013 |
Украина |
Донецк
Арена Чемпионата Мира |
|
IAAF
Class I |
78 |
2013 |
Турция |
Тарсус |
osmansati@ttmail.com |
IAAF |
77 |
2013 |
Бразилия |
Ресифи |
Green Vision |
IAAF |
76 |
2013 |
Швеция |
Гётеборг
Арена Чемпионата Европы |
GOT Event AB |
IAAF |
75 |
2012 |
Турция |
Айдын |
osmansati@ttmail.com |
IAAF |
74 |
2012 |
Индия |
Гудха (Пенджаб) |
Stocmeier Urethanes |
IAAF |
73 |
2012 |
Бразилия |
Бауру |
Recoma |
IAAF |
72 |
2012 |
Турция |
Измир |
osmansati@ttmail.com |
IAAF |
71 |
2012 |
Болгария |
Русе |
EasyBuiuld |
IAAF |
|
|
|
|
|
|
70 |
2011 |
Польша |
Хрубежцов |
Tamex |
IAAF |
69 |
2011 |
Bulgaria |
Pravets |
EasyBuiuld |
IAAF |
68 |
2011 |
Israel |
Jerusalem |
Aqua System Control |
|
67 |
2011 |
Lithuania |
Panevezis |
UAB Baltic Sport |
|
66 |
2011 |
Lithuania |
Kalvaliai |
UAB Baltic Sport |
|
65 |
2011 |
Lithuania |
Visalauke |
UAB Baltic Sport |
|
64 |
2011 |
Latvia |
Kekava |
SIA Reaton |
|
63 |
2011 |
Nigeria |
Akure |
Nordic Sport AB |
|
62 |
2011 |
India |
Gadag |
F & T International |
|
61 |
2011 |
Poland |
Brzeg |
Tamex |
|
60 |
2011 |
India |
Belgaum |
F & T International |
IAAF |
59 |
2011 |
Denmark |
Ballerup |
SCI, Germany |
|
58 |
2011 |
Lithuania |
Babtai |
UAB Baltic Sport |
|
57 |
2011 |
Nigeria |
Benin City |
Wast International |
|
56 |
2011 |
India |
Chitradurga |
F & T International |
IAAF |
55 |
2011 |
India |
Kushalnagar |
F & T International |
IAAF |
54 |
2011 |
Estonia |
Kernu |
Nordic Sport Eesti |
|
53 |
2011 |
Estonia |
Uhtna |
Nordic Sport Eesti |
|
|
|
|
|
|
|
52 |
2010 |
Lithuania |
Alytus |
UAB Baltic Sport |
|
51 |
2010 |
Bulgaria |
Varna |
M-Sport |
|
50 |
2010 |
Bulgaria |
Triavna |
M-Sport |
|
49 |
2010 |
Lithuania |
Druskininkai |
UAB Baltik Sport |
|
48 |
2010 |
Latvia |
Jelgava |
SIA Kanstet, Latvia |
IAAF |
47 |
2010 |
Poland |
Pulawy |
Tamex |
|
46 |
2010 |
Казахстан |
Алма-Ата |
Nordic Sport Eesti |
IAAF |
45 |
2010 |
Lithuania |
Birzai |
UAB Baltik Sport |
|
44 |
2010 |
Lithuania |
Radviliskis |
UAB Fortera |
|
43 |
2010 |
Estonia |
Tapa School Track |
Own Project |
|
42 |
2010 |
Estonia |
Toila School Track |
|
|
41 |
2010 |
Estonia |
Koigi |
Nordic Sport Eesti |
|
40 |
2010 |
Estonia |
Tehvandi |
OÜ Spolemann |
|
|
|
|
|
|
|

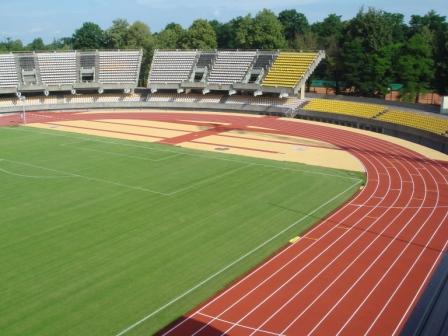

39 |
2009 |
Lithuania |
Kaunas, EM 21 |
UAB Baltik Sport |
IAAF |
38 |
2009 |
Nigeria |
Enugu |
Wast International |
IAAF |
37 |
2009 |
Nigeria |
Nsukka |
Wast International |
|
36 |
2009 |
Poland |
Zakopane |
Tamex |
IAAF |
35 |
2009 |
Poland |
Sandomierz |
Tamex |
|
34 |
2009 |
Estonia |
Viljandi |
Polytan |
|
33 |
2009 |
Latvia |
Jaunkalsnava |
SIA Gummimix |
|
32 |
2009 |
Iraq |
Duhok |
Nordic Sport Eesti |
|
31 |
2009 |
Latvia |
Ogre |
SIA Sporthalle |
|
30 |
2009 |
Iraq |
Baghdad |
Nordic Sport Eesti |
|
29 |
2009 |
Latvia |
Olaine |
SIA Gummimix |
|
28 |
2009 |
Estonia |
Peetriküla |
Nordic Sport Eesti |
|
27 |
2009 |
Estonia |
Kurtna |
Nordic Sport Eesti |
|
26 |
2009 |
Estonia |
Rocca-al-mare Gymnasium |
Nordic Sport Eesti |
|
25 |
2009 |
Россия |
Пушкин, Ленингр.обл. |
Контракт-строй СПБ |
|
24 |
2009 |
Latvia |
Vecvarkava |
Свой объект |
|
23 |
2009 |
Latvia |
Liivani |
Свой объект |
|
|
|
|
|
|
|
22 |
2008 |
Россия |
Адлер, "Юность" |
|
|
21 |
2008 |
Latvia |
Riga, Sport Academy |
Свой объект |
|
|
|
|
|
|
|
20 |
2007 |
Lithuania |
Panevezis |
Свой объект |
|
19 |
2007 |
Lithuania |
Shilute |
Свой объект |
|
18 |
2007 |
Lithuania |
Sauliai |
Свой объект |
|
17 |
2007 |
Lithuania |
Jekabpils |
Свой объект |
|
16 |
2007 |
Россия |
Курск |
Свой объект |
|
15 |
2007 |
Lithuania |
Ignalina |
Polytan |
|
|
|
|
|
|
|
14 |
2006 |
Россия |
Арена Чемпионата Мира
в с/к Олимпийский |
Свой объект |
IAAF |
13 |
2006 |
Latvia |
Valmiera |
Свой объект |
|
12 |
2006 |
Estonia |
Valka |
Свой объект |
|
11 |
2006 |
Latvia |
Rezekne |
Свой объект |
|
10 |
2006 |
Latvia |
Riga Indoor |
Свой объект |
|
9 |
2006 |
Latvia |
Jekabpils Indoor |
Свой объект |
|
|
|
|
|
|
|
8 |
2005 |
Россия |
Губкин, манеж "Горняк" |
Свой объект |
|
7 |
2005 |
Россия |
Омск, Сиб.Нефтяник манеж |
Свой объект |
|
6 |
2005 |
Latvia |
Murjani |
Свой объект |
|
5 |
2005 |
Lithuania |
Kaunas Darius&Gireno |
Свой объект |
IAAF |
|
|
|
|
|
|
4 |
2004 |
Lithuania |
Klaipeda |
Свой объект |
|
3 |
2004 |
Украина |
МДЦ Артек |
Свой объект |
|
2 |
2004 |
Украина |
Евпатория |
Свой объект |
|
1 |
2004 |
Lithuania |
Vilnius |
Свой объект |
|
Список сертифицированых при нашем участии Арен здесь
Изготовление, поставка и обслуживание сборно-разборных
легкоатлетических арен
(в доработке)




Услуга инженерного сопровождения строительства стадиона
(в доработке)
Сертификация легкоатлетической Арены
Цель, предлагаемой нами услуги “survey” – содействие владельцу легкоатлетической Арены в получении Сертификата ИААФ соответствующей категории.
Сертификат необходим для проведения на Арене соревнований под эгидой ИААФ (IAAF – International Association of Athletic Federations)
Легкоатлетические соревнования, проводимые по Правилам ИААФ, подразделяются на 11 категорий, в зависимости от; уровня соревнований, числа участников, судей, обслуживающего персонала, и продолжительности. Категория 1 – Олимпийские Игры и Чемпионаты мира, Категория 11 – « и другие соревнования под эгидой национальных Федераций». Для всех соревнований ИААФ рекомендованы Категории Сооружений (всего их 5). Категория Сооружения ("Construction Category") - минимальный набор требований к арене; число дорожек бегового круга, количество секторов в прыжках и метаниях, наличие разминочной площади и др.
Категория указывается в Сертификате сооружения.
Для получения Сертификата ИААФ, на каждой арене проводится комплекс измерений при помощи роботизированной Total Station. Металлическую рулетку допускается применять для промера расстояний не длиннее 20 м. К примеру, на Арене 1-ой категории выполняется свыше 800 измерений с последующей камеральной обработкой результатов.
Цель измерений - определить:
-
- длину бегового круга по каждой из дорожек (> 200 измерений)
-
- длину всех отложенных дистанций и позиций барьеров (> 300)
-
- поперечные и продольные уклоны бегового круга
-
- уклоны и длину разбегов в прыжках и метании копья
-
- уклоны в секторах приземлений в метаниях и прыжках
Отчет о проведённых измерениях и вычисления передаются в Технический Комитет ИААФ для проверки. При условии, что все выявленные отклонения находятся в пределах допустимых значений, после оплаты пошлины IAAF, соискатель получает Сертификат сооружения соответствующей категории.
Стандарт и допустимые отклонения:
|
Стандарт |
допуск |
длина бегового круга |
400,000 м |
+ 0,040 м |
радиус линии разметки |
36,50 + 1,22 х (n-1) м, n– от 1 до 9 |
± 0,005 м |
Длина прямого участка |
84,390 м |
± 0,010 м |
длина дистанции, L |
см. «Правила соревнований» |
+0,0001 х L м |
поперечный уклон, % |
1 % |
> 1% |
продольный уклон по дистанции |
нигде не более - 0,1% (вниз) |
> - 0,1% |
Длина разбегов, м:
-
высота
-
шест
-
длина
-
тройной
-
копье
|
-
20-25
-
40 -45
-
40 - 45
-
40 - 45
-
30 -36,50
|
-
мин 20
-
мин 40
-
мин 40
-
мин 40
-
мин 30
|
Нигде уклон в направлении приземления в прыжках в длину и тройным,
а так же в секторах метаний не должен быть -0,1% (вниз) |
Выданный Сертификат действует не ограниченное время. В случае проведения работ по реконструкции арены, замене покрытия и/или обновления разметки, владелец обязан уведомить ИААФ и пройти процедуру сертификации сооружения заново.
Система сертификации ИААФ.
Список сертифицированных Арен, по состоянию на сегодня.
Перечень проведённых нами работ по сертификации сооружений.
|
|
Дата |
Наименование |
Страна |
Категория |
|
|
|
|
|
|
14 |
|
2012.07. |
Муниципальный стадион, г.Русе |
Болгария |
Class II |
13 |
|
2012.03.05 |
Cпортцентр Бернардо В.Вернер, Блуменау |
Бразилия |
Class II |
12 |
|
2012.01.29 |
К.Х.Патил, Гадаг |
Индия |
Class II |
11 |
|
2011.12.19 |
Белгам, штат Карнатака |
Индия |
Class II |
10 |
|
2011.12.19 |
Правец |
Болгария |
Class II |
9 |
|
2011.11.29 |
Хрубежцов |
Польша |
Class II |
8 |
|
2011.09.21 |
Онакке Обавва, Читрадурга |
Индия |
Class II |
7 |
|
2011.05.20 |
Арена ZOC, Елгава |
Латвия |
Class II |
6 |
|
2011.05.18 |
Арена Кудиге, Кушалнагар, штат Карнатака |
Индия |
Class II |
5 |
|
2010.03.10 |
Арена Ннамди Азикиве, Энугу |
Нигерия |
Class II |
4 |
|
2009.10.20 |
Арена COS, Закопане |
Польша |
Class II |
3 |
|
2009.07.14 |
Арена Дарюса и Герено, Каунас |
Литва |
Class II |
2 |
|
2007.03.06 |
Крытая Арена ЦСКА, Москва |
Россия |
Indoor |
1 |
|
2005.06.06 |
Каунас |
Литва |
Class II |
|
23.01.2015 IAAF Indoor Permit Karlsruhe 2015
... >>>02.10.2013 Разметка стадиона в ТайванеЕщё одна (18-ая по счёту) страна добавлена в список выполненных нами работ по... >>>12.09.2013 Permanent Indoor Track
... >>>25.08.2013 Детишкам.В промежутке между проектами за границей мы подрядились выполнить работы по... >>> |
